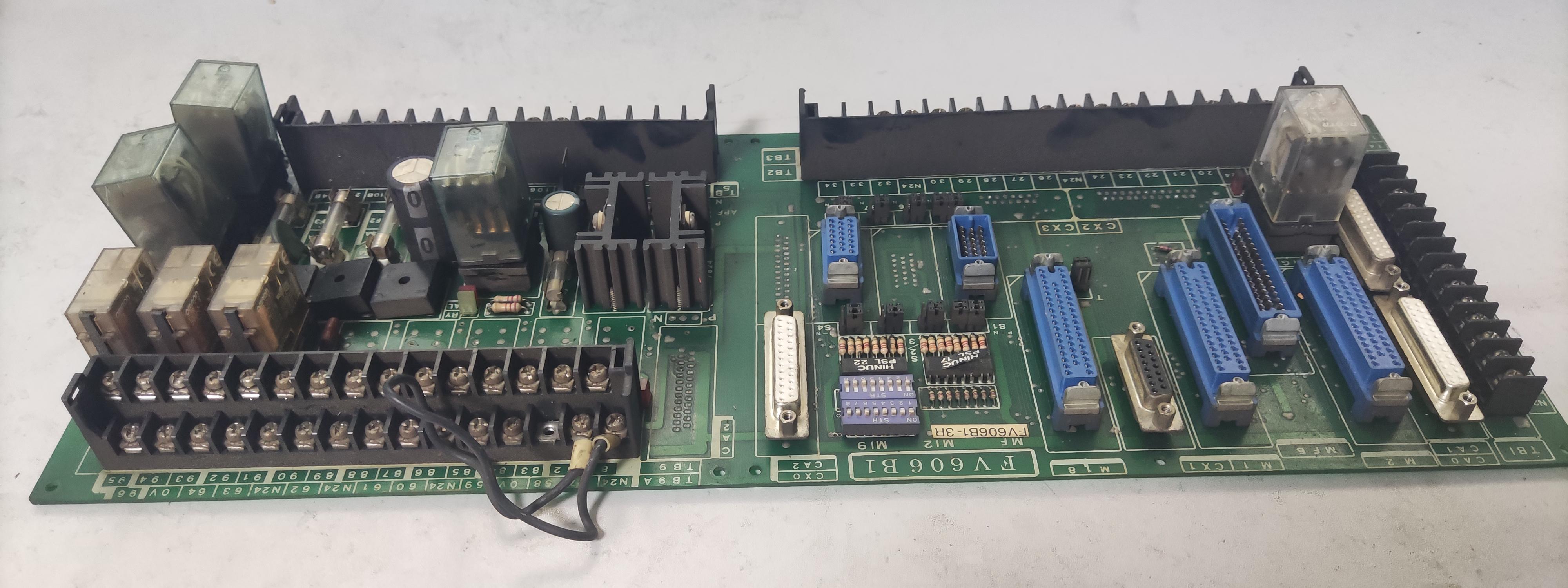

机床PLC电路板维修

电路板故障诊断

外观检查：首先检查 PLC电路板的外观，查看是否有明显的损坏迹象，如烧焦、变形、破裂、焊点松动等。

如果发现外观有问题，可能需要进一步检查相关部件是否损坏。

电源检查：接通电源（在确保安全的情况下），检查 PLC 电路板的电源部分是否正常。

测量电源电压是否在正常范围内，电源指示灯是否亮起。

如果电源有问题，可能是电源模块损坏、电源线接触不良或电源电路中的其他部件故障。

信号检查：根据机床的工作原理和 PLC 程序，检查输入输出信号是否正常。

可以通过观察 PLC 上的输入输出指示灯、使用万用表测量信号电压或电流等方式进行检查。

如果信号异常，可能是输入输出模块损坏、传感器故障或信号线路问题。

通信检查：如果机床的 PLC 系统与其他设备或模块有通信连接，检查通信是否正常。

可以通过查看通信指示灯、使用通信测试工具或在 PLC 编程软件中查看通信状态等方式进行检查。

如果通信有问题，可能是通信模块损坏、通信线路故障或通信参数设置不正确。
